欢迎来到苏州捷宝利建筑工程有限公司官方网站！
裂缝修补加固
混凝土结构裂缝会造成构件整体刚度和强度下降、加速钢筋锈蚀、缩短建筑使用寿命等不利影响。因此，应及时裂缝修补加固、修补混凝土结构裂缝，恢复混凝土结构的整体刚度和强度，对承载力不足引起的裂缝，除对裂缝修补外，应采用适当的加固方法进行加固。裂缝修补就是其中的一种，裂缝修补加固技术主要有以下几种(一般以0.2mm和0.5mm为界线将裂缝分为三个宽度等级,不同裂缝宽度,应采用不同流动性能的灌浆液)：
1、表面封闭法
利用混凝土表层微细独立裂缝(裂缝宽度W≤0.2mm)或网状裂纹的毛细作用吸收低黏度且有良好渗透性的修补胶液，封闭裂缝通道。对楼板和其他需要防渗的部位，尚应在混凝土表面粘贴纤维复合材料(可选用碳纤维织物、玻璃或玻璃纤维织物)以增强封护作用。

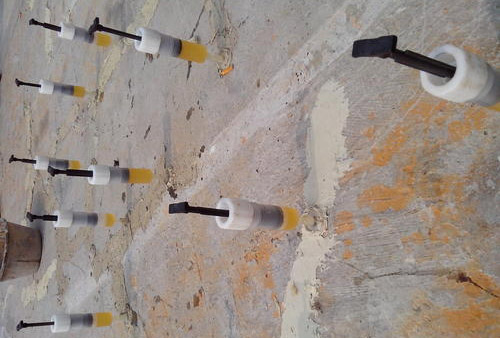

2、注射法
以一定的压力将低黏度、高强度的裂缝修补胶液注入裂缝腔内;此方法适用于0.1mm≤W≤0.15mm静止的独立裂缝、贯穿性裂缝以及蜂窝状局部缺陷的补强和封闭。注射前，应按产品说明书的规定，对裂缝周边进行密封。

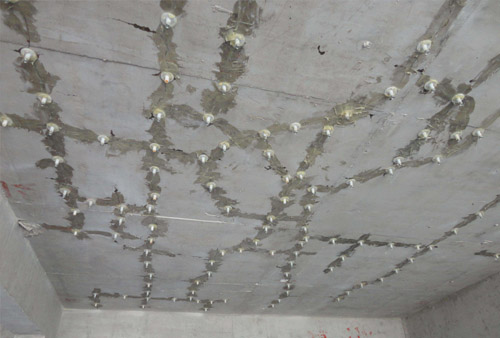

3、压力注射法
在一定的时间内，以较高压力(按产品使用说明书确定)将修补裂缝用的注浆料压入裂缝腔内;此法适用于处理大型结构贯穿性裂缝、大体积混凝土的蜂窝状严重缺陷以及深而蜿蜒的裂缝。

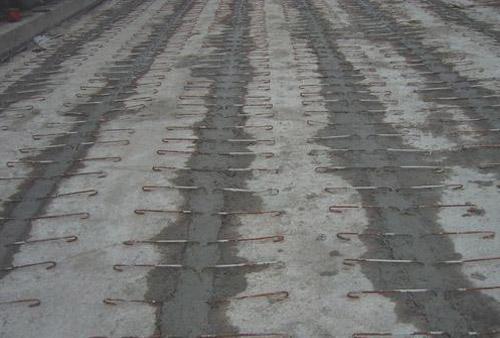

4、填充密封法
在构件表面沿裂缝走向骑缝切出深度为20mm，宽度为15mm的U型沟槽，槽内清理干净后用改性环氧树脂或弹性填缝材料充填，并粘贴纤维复合材料封闭其表面;此方法适用于W>0.5mm的活动裂缝和静止裂缝。填充完毕后，其表面应做防护层。
1. 裂缝修补加固作用：
1.1 抵御诱发钢筋锈蚀的介质侵入，延长结构实际使用寿命;
1.2 通过对混凝土补强，保持结构、构件的完整性;
1.3 恢复结构使用功能，提高其防水、抗渗能力;
1.4 消除裂缝对人们形成的心理压力;
1.5 改善结构外观。
裂缝修补加固必须以结构可靠性鉴定为依据。通过现场调查、检测和分析，对裂缝的起因、属性和类别作出判断，并根据裂缝的发展程度、所处的位置与环境，对受检裂缝可能造成的危害作出鉴定。据此，才能有针对性地选择适用的修补方法进行防治。
2. 施工步骤(压力注射法)
裂缝处理 → 埋设灌浆嘴、盒、管 → 封缝 → 密封检查 → 配置浆液 → 灌浆 → 封堵灌浆口 → 结束检查。
3. 注意事项
(1) 混凝土结构的裂缝按其形成可分为以下三类：
a.静止裂缝：形态、尺寸和数量均已稳定不再发展的裂缝。裂缝修补加固时，仅需依裂缝粗细选择修补材料和方法。
b.活动裂缝：宽度在现有环境和工作条件下始终不能保持稳定、易随着结构构件的受力、变形或环境温、湿度的变化而时张、时闭的裂缝。修补时，应先消除其成因，并观察一段时间，确认已稳定后，再按静止裂缝的处理方法修补;若不能完全消除其成因，但确认对结构、构件的安全性不构成危害时，可使用具有弹性和柔韧性的材料进行修补。
c.尚在发展的裂缝：长度、宽度或数量尚在发展，但经历一段时间后将会终止的裂缝。对此类裂缝应待其停止发展后，再进行修补或加固。
(2) 化学灌浆材料多属易燃品，应密封储存，远离火源并配备消防设施。
(3) 验收时,灌浆及粘结材料应附材料合格证明。
(4) 当裂缝修补加固设计对修补混凝土裂缝有补强要求时，应在胶粘材料到达7d固化期时，立即钻取芯样进行检验。
